科普:UML建模之UML时序图常用符号有哪些?

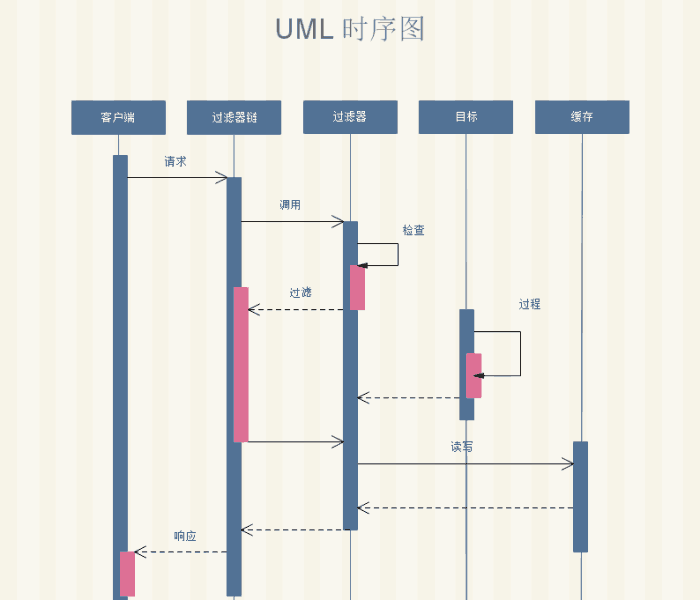

    UML时序图,又叫序列图或者顺序图,是一种用来描述对象之间传送消息的时间顺序,是用来表示用例中的行为顺序。使用亿图图示软件可以轻松、快捷的创建UML时序图。

    科普:UML建模之UML时序图常用符号有哪些?

    科普:UML建模之UML时序图常用符号有哪些?

      UML时序图最基本的符号即含义:

    1、对象:表示系统的参与者或者任何有效的系统对象。

    科普:UML建模之UML时序图常用符号有哪些?

    科普:UML建模之UML时序图常用符号有哪些?

      2、生命线:相当于一个时间线,表示对象在一段时间内的存在时间,而且从时序图的顶部一直延伸至底部,长度取决于交互的时间。

    科普:UML建模之UML时序图常用符号有哪些?

    科普:UML建模之UML时序图常用符号有哪些?

      3、消息:是用来表示一个对象向其他一个或者多个对象发送信号,或者由一个对象调用另外一个对象的操作。

    科普:UML建模之UML时序图常用符号有哪些?

    科普:UML建模之UML时序图常用符号有哪些?

      4、激活:表示的是一个对象直接或者通过从属操作而完成操作的过程。在时序图中一般激活符号的顶端与激活时间对齐,低端与完成时间对齐,被执行的操作则用文字进行标识。

    科普:UML建模之UML时序图常用符号有哪些?

    科普:UML建模之UML时序图常用符号有哪些?

      5、注释:是用来对UML实体进行文字描述的。

    科普:UML建模之UML时序图常用符号有哪些?

    科普:UML建模之UML时序图常用符号有哪些?

      6、约束:表示的是当为对象交互建模时,有时候必须满足一个条件,消息才会传递给对象。

    科普:UML建模之UML时序图常用符号有哪些?

    科普:UML建模之UML时序图常用符号有哪些?

      7、用户:即系统角色,可以是人、其他系统或者子系统。

    科普:UML建模之UML时序图常用符号有哪些?

    科普:UML建模之UML时序图常用符号有哪些?

      8、链接到自己:显示对象可以调用自己的属性。
