还在为读建筑平面图烦恼,四处搜索询问 “谁能告诉我建筑图纸上所有的符号怎么看啊” 吗?要能熟练识读建筑总平面图,必须熟悉常用的建筑总平面图图例符号。有了这些符号大全,无论是阅读还是绘制建筑平面图, 都不在话下了!
长话短说,本文主要介绍在制作建筑平面图时经常使用的符号及每个符号代表的意义。熟记这些建筑常用图形,读图制图原来可以如此轻松。

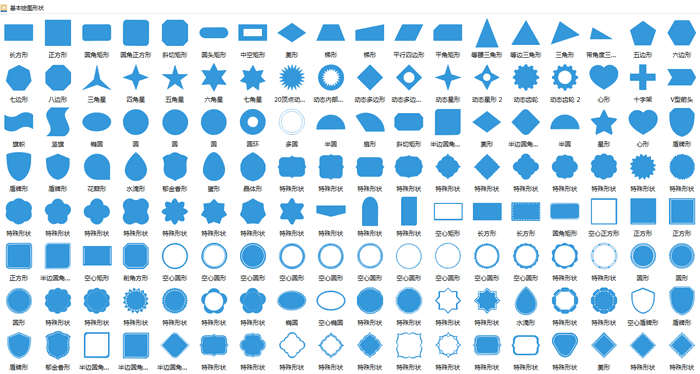

一. 基本绘图形状用途:无特别限定意义,可以根据自己的实际用途结合图形形状来选取。

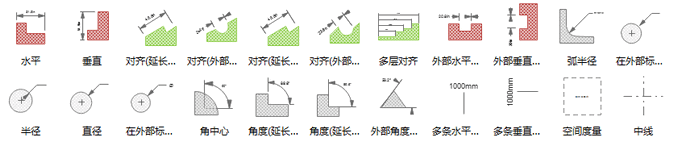

二. 尺寸标注形状用途: 用于标注建筑物的长宽高尺寸。图样除了画出建筑物及其各部分的形状外,还必须准确地、详尽地和清晰地标注尺寸,以确定其大小,作为施工时的依据。图样上的尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字组成。

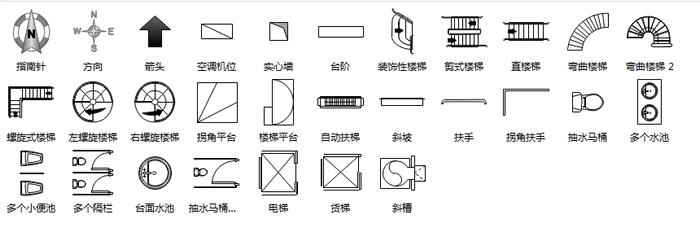

三. 建筑物核心符号用途:
指南针: 北方是罗盘针通常指向的方向。在平面图中,北方箭头显示了平面图的哪一边是北边。
空调几位:是放置空调的地方。
实心墙 :描绘了墙壁的相对厚度
剪式楼梯 :通常由楼梯相连的两个主要航程构成,从上方观察时形成“U”形。
扶手:是设计用于抓住手的轨道,以提供稳定性或支撑。
抽水马桶: 是厕所的象征。
电梯:是一个移动的楼梯,由一个由马达驱动的无休止的循环带组成,它传达公共建筑物的地板之间的人。
四:电气和电信符号用途:不同的电气符号用来标明开关,电话线,热水器,水龙头等安装的位置,以及不同地方插座的安装类型(是安装三孔插座,双控插座甚至是四孔插座),以便安装电气时更能方便快捷操作。

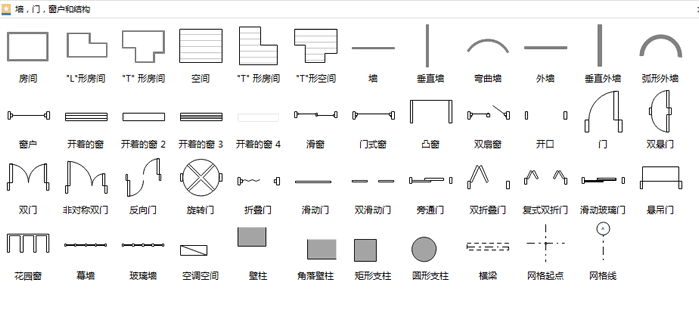

五:墙,门,窗户和结构图形用途:
悬吊门: 固定点(轨道)在上部的门。
旋转门 :一般由玻璃制成,多为四翼,也有三翼等。多置于公司、医院、饭店、百货公司、商场、政府部门、办公大楼等人流较多、出入频繁的建筑物。
滑窗:无缝滑窗将传统皮卡后窗常见的垂直缝隙隐藏了起来,从外部看为一处平滑的窗口。
凸窗:砌入墙壁又向墙外凸出的窗户。遍用于提供房间较大的错觉。凸窗亦用作提高建筑物内的自然光及制造普通窗子不能做到的外观。隔间的角落内最常用的角度为90°, 135° 和150°。
幕墙:又名建筑幕墙,帷幕墙,是现代化建筑的经常使用的一种立面, 由面板与支承结构体系(支承装置与支承结构)组成的、可相对主体有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护墙或装饰性结构。

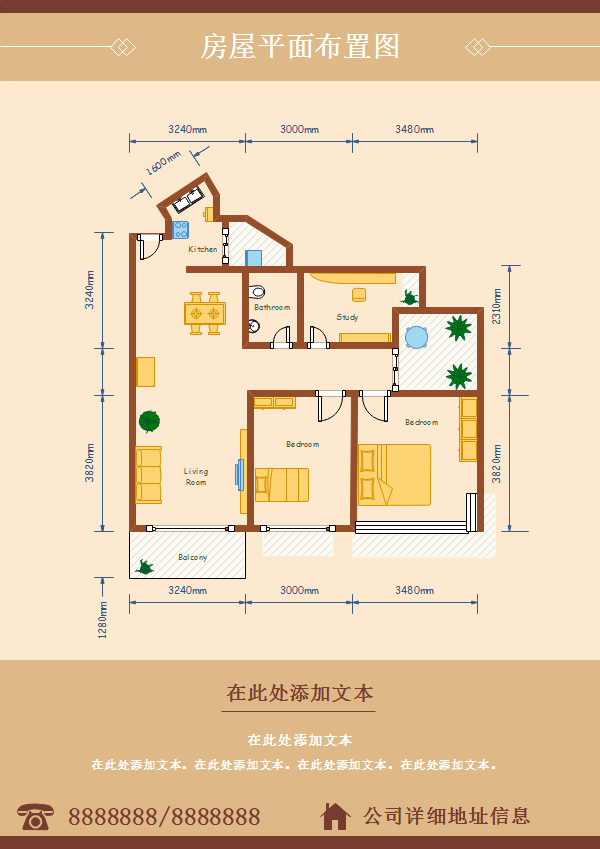

在此,附上一张各种符号在建筑平面图上的使用图例,等多图例请点击访问绘图模板:
本文转自:亿图图示专家
